在現代電子設備中，開關電源因其高效率、小體積和良好的輸出特性而被廣泛應用。LP2178AL作為一款非隔離降壓開關電源恒壓控制驅動芯片，以其卓越的性能和簡潔的設計，為小家電、白色家電等開放式電源應用提供了理想的解決方案。本文將詳細探討LP2178AL在5V/100mA Buck系統中的應用參數建議及其實現過程，幫助工程師更好地理解和利用這款芯片。

LP2178AL芯片概述

LP2178AL是一款專為非隔離Buck和Buck-Boost拓撲結構設計的高效率、高精度恒壓控制驅動芯片。它適用于85VAC~265VAC的全范圍輸入電壓，特別適合小家電和白色家電等電源驅動場景。該芯片內部集成了750V高壓功率管，采用恒壓控制模式，能夠工作在連續導通模式（CCM）和不連續導通模式（DCM）。通過特有的PFM（脈沖頻率調制）控制方式，LP2178AL能夠顯著改善音頻特性，同時內置峰值電流控制，無需外部CS電阻，簡化了外圍電路設計。

5V/100mA Buck系統參數建議

在設計5V/100mA的Buck系統時，LP2178AL提供了一系列詳細的參數建議，以確保系統的高效運行和穩定性。

1. 電感選擇

電感是Buck轉換器中的關鍵元件，其值直接影響輸出電壓的穩定性。對于5V/100mA的輸出，建議選擇1mH的電感。該電感值能夠確保在不同負載條件下，輸出電壓的紋波保持在較低水平，同時避免因電感值過小而導致的電流尖峰。

2. 二極管選擇

在Buck轉換器中，續流二極管的作用是為電感電流提供續流路徑，防止電感電流突變。對于5V/100mA的系統，建議選擇型號為M7的續流二極管。M7二極管具有較低的正向壓降，能夠有效減少功率損耗，提高系統效率。

3. 電容選擇

電容在Buck轉換器中起到濾波和穩定輸出電壓的作用。對于5V/100mA的系統，建議選擇以下電容：

    CVCC：1uF/10V的貼片電容，用于VCC引腳的旁路，確保芯片的穩定工作。
    CVO：大于100uF/10V的電解電容，用于輸出端的濾波，降低輸出電壓的紋波。
    CVIN：大于3.3uF/400V的電解電容，用于輸入端的濾波，減少輸入電壓的波動。

4. 電阻選擇

電阻在Buck轉換器中用于設置反饋電壓和電流采樣。對于5V/100mA的系統，建議選擇680Ω的電阻，用于反饋電路，確保輸出電壓的精確控制。

LP2178AL內部框架圖如下所示~

LP2178AL應用信息

1. 啟動過程

LP2178AL的啟動過程非常簡潔。芯片僅需1uA的啟動電流，系統上電后，通過內部啟動供電電路對VCC的電容進行充電。當VCC電壓達到芯片開啟閾值時，內部控制電路開始工作，輸出電壓開始上升并建立。在輸出電壓穩定后，VCC由輸出電壓供電，確保系統的持續運行。

2. 恒壓控制

恒壓控制是LP2178AL的核心功能之一。通過VCC恒壓反饋控制閾值設定，輸出電壓的計算公式為：
Vo=VCCREG+VD2+VD3
其中，VCCREG是VCC恒壓反饋控制閾值（典型值為5.38V），VD2是續流管壓降，VD3是VCC反饋（供電）二極管壓降。通過精確的反饋控制，LP2178AL能夠確保輸出電壓的穩定性和精度。

3. PFM和峰值電流控制

LP2178AL采用PFM和峰值電流控制方式，以適應不同的負載條件。在負載較重時，系統工作在最大峰值電流和最大工作頻率；隨著負載的減小，峰值電流和工作頻率逐漸降低，最終在空載時工作在最小峰值電流和最小工作頻率。這種控制方式不僅提高了系統的效率，還改善了音頻特性。

4. 保護功能

LP2178AL具備多種保護功能，確保系統的安全運行。這些保護功能包括：

    VCC鉗位/欠壓保護：防止VCC電壓過高或過低，保護芯片免受損壞。
    輸出短路保護：在輸出短路時，芯片會自動進入保護狀態，防止過流損壞。
    電感過電流保護：當電感電流超過設定值時，芯片會自動限制電流，保護電感和芯片。
    過溫保護：當芯片溫度超過150℃時，芯片會自動進入保護狀態，防止熱損壞。

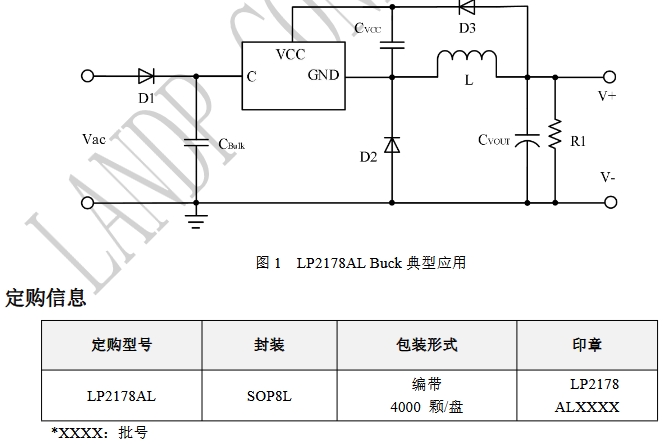

5.LP2178AL典型應用圖

PCB設計指南

在設計LP2178AL的PCB時，需要遵循以下指南，以確保系統的性能和可靠性：

    VCC旁路電容：CVCC需要緊靠芯片的VCC和GND引腳，以減少寄生電感和電容的影響。
    功率環路面積：減小功率環路的面積，如功率電感、功率管、母線電容的環路面積，以及功率電感、續流二極管、輸出電容的環路面積，以減少EMI輻射。
    C引腳鋪銅面積：適當增加C引腳的鋪銅面積，以提高芯片的散熱性能。

總結

LP2178AL以其高效率、高精度和簡潔的設計，為5V/100mA的Buck系統提供了理想的解決方案。通過合理選擇電感、二極管、電容和電阻，并遵循PCB設計指南，工程師可以輕松實現高效、穩定的電源系統。LP2178AL的多種保護功能進一步增強了系統的可靠性，使其成為小家電和白色家電等開放式電源應用的首選芯片。
